用于激光誘導向前轉移技術研究的實驗系統
主要用途：用于實驗室微電子器件的制造
搭建時間：2018年1月
光學系統介紹：
激光誘導前向轉移技術是近年來發展起來的一種激光微加工技術。其過程是在鍍有薄膜的透明基片上，利用高能量脈沖激光透過基片聚焦到薄膜上，將薄膜加熱到熔融狀態，以液態形式轉移到與之平行相對的接受基片上面。激光誘導轉移技術制作微米量級甚至亞微米量級結構有許多優點。比如加工過程無需掩膜，激光透過襯底作用在薄膜材料上，在基底上可以直接沉積薄膜、制備二維/三維微結構器件，大大的縮短了開發周期，并且程序簡單，是一次成型的技術，降低了制作成本，且精度較高；同時，被加工薄膜材料范圍很廣，包括大部分金屬，一部分金屬氧化物，半導體與超導體等，接受基片可以為任意材料，如硅片、石英晶體、陶瓷等；加工過程及結果不受接受基片材料的光學和溫度特性的影響；不需要復雜且昂貴的氣體處理系統或者真空環境，室溫、大氣環境下即可進行；加工過程不會產生氣體或化學試劑的污染，是環境友好型技術。另外，還可以將激光誘導轉移技術技術與計算機技術、智能機械控制技術、CAD/ CAM技術相結合，形成自動化、智能化、遠程控制的加工系統，可以方便的制備各種高質量的復雜微圖形、微結構或微光機電器件。其在微電子器件的制作和修復上也有十分誘人的應用前景。
1 - 實驗系統技術原理

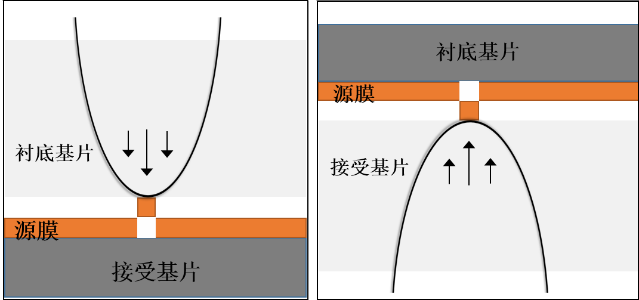

激光誘導前向轉移（LIFT）的基本過程為：高能量脈沖激光光束透過鍍有薄膜材料（源膜）的透明基片，聚焦到襯底與薄膜的交界面上，使薄膜被加熱至熔融狀態，轉移沉積到下面與之平行放置的接受基片上（acceptor substrate）。
2 - 實驗系統的總體設計
激光誘導前向轉移實驗系統主要包括三個部分：激光系統、三維位移平臺系統和CCD監測系統，全部由計算機控制。系統采用PMAC可編程運動控制卡作為運動控制的核心，在Windows XP 開發環境下，使用Visual C++6.0開發工具編寫操作界面，可以實現加工過程的管理與控制。三維位移臺的運動精度達1 μm，實現了微米級的微結構加工。
光路系統：光路系統采用了準分子激光器和固體激光器作為光源，整個光路包括傳輸系統、擴束系統、光束整形系統、參數測量系統與光學加工系統。其中擴束系統通過多個透鏡組合將光束進行成倍擴大，滿足大面積的激光微加工需求。而光束整形系統是采用液晶空間光調制器對光束進行整形，滿足多樣化圖案的激光微加工需求。最終，將擴束和整形后的光束輻照到樣品上，從而實現對樣品的加工。
成像系統：主要包括光學組合鏡、聚焦物鏡、照明系統與CCD成像元件等，成像系統選用了Navitar Zoom 系列的光學組合系統。此系統組合了平場復消色差、無限校正物鏡，可以極大限度的減小像差、并可以提供更長的工作距離和更高的清晰度。該成像系統可實時觀測樣品加工過程，滿足激光與樣品相互作用的微觀分析需求，以及觀察轉移樣品的表面形貌，有助于及時調整相關實驗參數。
運動控制系統：激光誘導前向轉移實驗系統中運動控制系統是整個加工系統的運動核心。完整的精密運動控制系統包含精密三維運動位移臺、步進電機、步進驅動器、直流電源以及控制器等五部分。為了滿足微結構的尺寸為微米級或者亞微米級的加工需求我們選取了美國Delta Tau公司的開放式多軸運動控制器和德國Physik Instrumente (PI)公司的PSA200電控位移臺作為整套運動控制系統的運動控制核心。
3 - 實驗系統的拓展應用
1、探索微流體器件中微小電極的制備以及電子集成回路的大規模布線實驗；
2、探索功能性電子器件轉移封裝，如MEMS中的批量組裝與LED封裝等研究；
3、探索激光誘導前向轉移技術在生物大分子的無損轉移與觀測等方面的應用。
